YBBP電機(ybbp電動機型號含義)

1.概觀

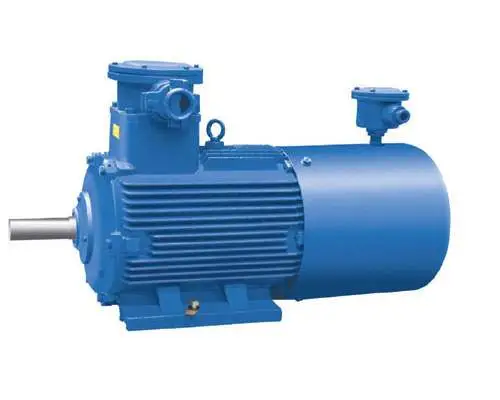

YBBP系列隔爆型變頻調速三相異步電動機是根據市場需求開發的產品。與變頻器配合使用，可實現寬范圍平滑無級調速，在調速范圍、動態響應、調速精度、低頻轉矩、滑差補償、功率因數、效率等方面都有很大優勢。滿足煤炭、石油、化工等爆炸性氣體混合物電機的防爆性能，符合GB 3868.1-2010100。

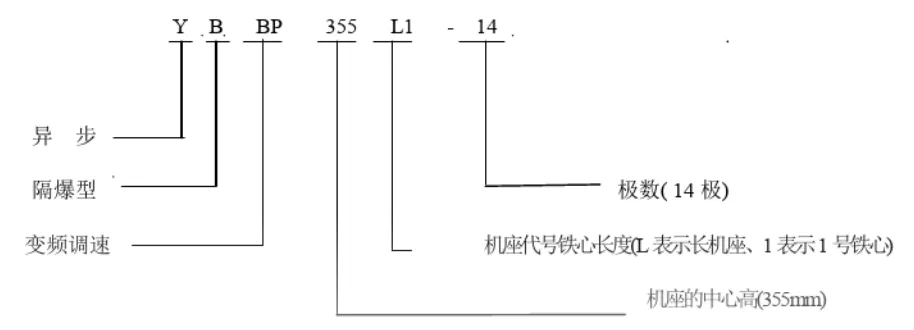

2產品模型和意義

防爆等級

乘積模型

3.基本參數

額定電壓：380伏、600伏、1140伏、380/660伏、660/1140伏

額定頻率：5~50Hz為恒轉矩調速。

50~100Hz是恒功率調速。

功率范圍：0.55-315千瓦

絕緣等級：f、h

防護等級：IP55

冷卻方式：IC411、IC416(強制通風)

防爆等級：Ex d I Mb、Ex d II Mb

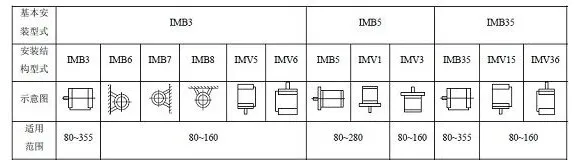

安裝方式：IMB3、IMB35、IMB5等。

IMB3腳架和端蓋不帶法蘭。

IMB5底座沒有底座，端蓋有法蘭。

IMB35底座帶底座，端蓋帶法蘭。

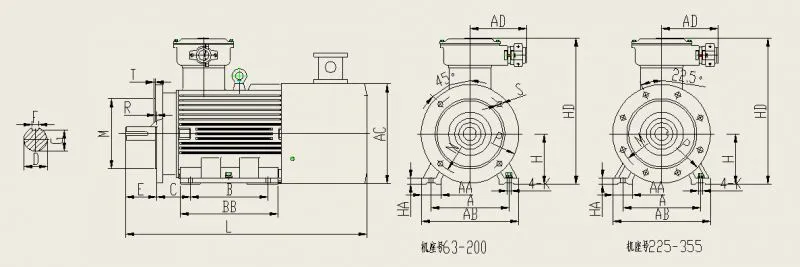

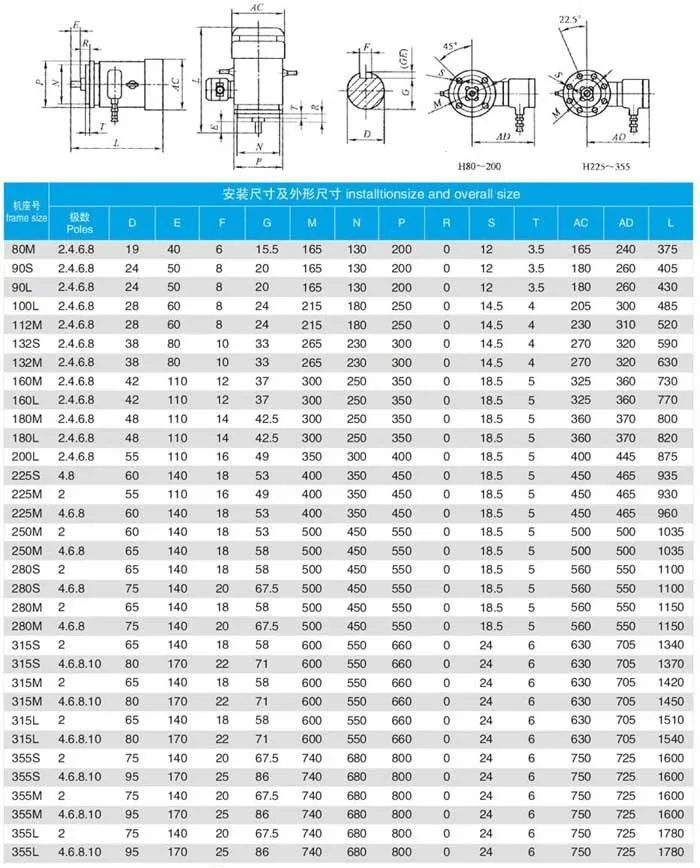

安裝尺寸

4使用范圍和條件

4.1電機使用環境條件

4.1.1環境空氣溫度隨季節變化，一般不超過-15 ~ 40；

4.1.2環境大氣壓力為80 ~ 110千帕；

4.1.3高度不得超過1000米；

4.1.4環境空氣的最大相對濕度不得超過95%(溫度為25時)；

4.1.5有爆炸危險的煤礦井下采掘工作面是由可燃氣體、蒸汽、薄霧、粉塵或纖維與空氣在爆炸上下限之間形成的。

4.2電機使用的電氣條件

4.2.1調頻范圍5~50Hz為恒轉矩調速，50~100Hz為恒功率調速。

4.2.2額定電壓為380伏、660伏、1140伏、380/660伏、660/1140伏，允許全壓直接啟動。

4.2.3電機定額設定為連續工作，工作制類型為S1。

4.2.4電機定子繞組采用F級絕緣系統。電機在規定的最小風量工況下運行時，允許軸承(溫度計法)不超過95，殼體表面最高溫度(溫度計法)不超過150，定子繞組溫升(電阻法)按85K評定。
