正反轉控制電路圖(直接啟動電路圖簡圖)

直接啟動也稱為全電壓?jiǎn)?dòng)。換句話說，額定電壓直接施加到電動機的定子繞組上，從而形成電木刀開關，鐵殼開關，空氣開關或接觸器。中小容量三相異步電動機的起動電流大，但起動時間短（通常為5到10秒），因此電動機的溫升不大，且線路壓降的影響較大。也微不足道。例如，燈光突然變暗，熒光燈閃爍一次，等等，而在其他設備中，它只會發生很短的時間。另外，直接啟動具有設備簡單，成本低廉，操作方便的優點。因此，直接啟動方法主要用于7kW以下的中小容量電動機。

直接啟動三相電動機時，應注意以下幾點：

1.電機容量極限

容量不超過7kW的三相交流異步電動機采用直接啟動方法，與配電變壓器的容量無關。它不應分別超過7 kW以上配電變壓器容量的20％和30％。否則，您必須使用降壓?jiǎn)?dòng)方法。

2.開關容量選擇

直接啟動容量為7 kW或以下的三相交流異步電動機時，可以使用基于磁性的膠木刀開關，額定電流應為電動機額定電流的三倍。當直接啟動容量為7到14 kW的相異步交流電動機時，應選擇鐵殼開關，并且額定電流應不小于電動機額定電流的2倍。當前市場上的瓷基電木開關和鐵殼開關越來越少，最好使用額定電流不小于電動機額定電流的自動空氣開關或起動器。

3.直接開始行

圖6-3和圖6-4分別顯示了使用瓷基電木開關或鐵殼開關，交流接觸器和空氣開關的三相交流電動機的直接啟動電路。

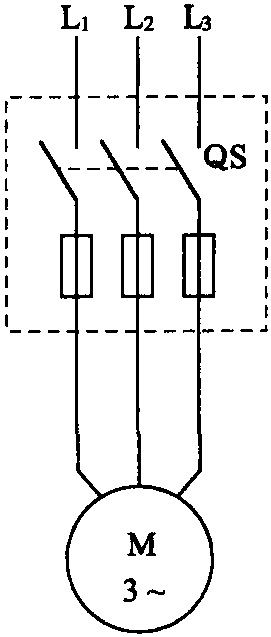

圖6-3膠木開關，自動空氣開關或鐵殼開關的啟動電路

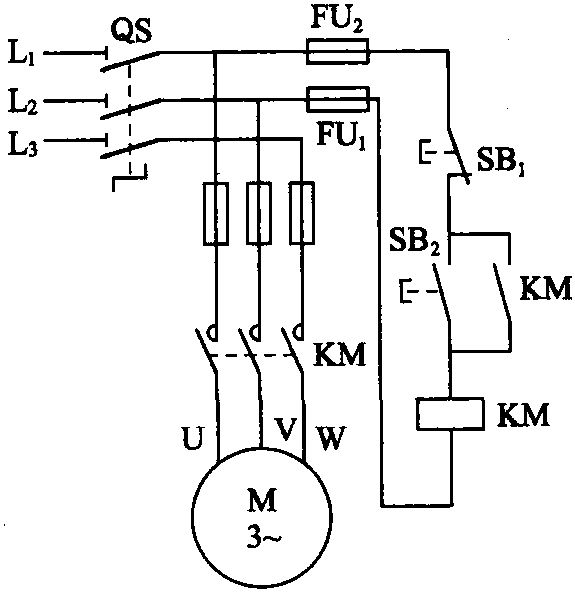

圖6-4交流接觸器啟動電路
