hy2-8倒順開關接線教學視頻(兩個電容的單相電機正反轉圖)

雙電容單相電動機的正反轉通常由反向開關控制。今天，我們來看看接線。

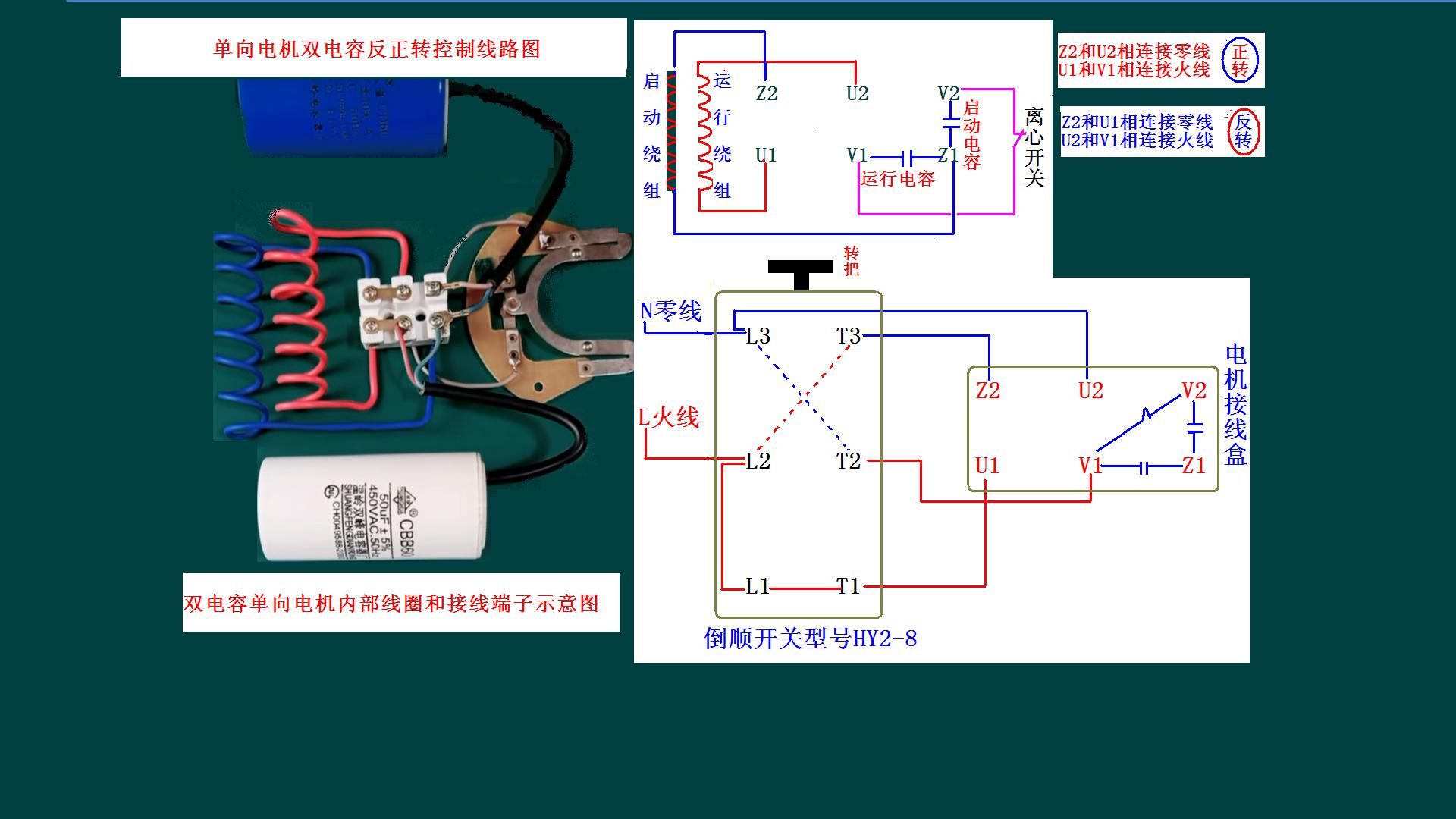

接線圖

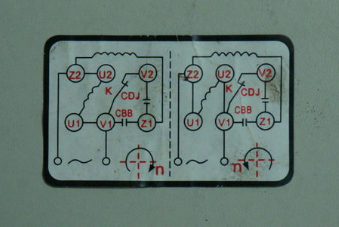

這是線路圖。有些朋友可能不理解。下面簡單分析一下。U1U2是運行繞組的始端和末端，Z1Z2是起動繞組的始端和末端，離心開關在V1V2之間。CBB是運行電容器，容量稍小，CDJ是啟動電容器，容量較大。電機啟動后，離心開關關閉，只有運行電容接入電路。

反向開關控制正向和反向旋轉。
