溫度繼電器廣泛應用于電動機繞組(ptc保護器工作原理)

PTC和PT100是電機產品繞組中常用的測溫和保護元件。兩者都是電阻傳感元件，與電機保護控制器一起工作，測量和保護電機的溫度。

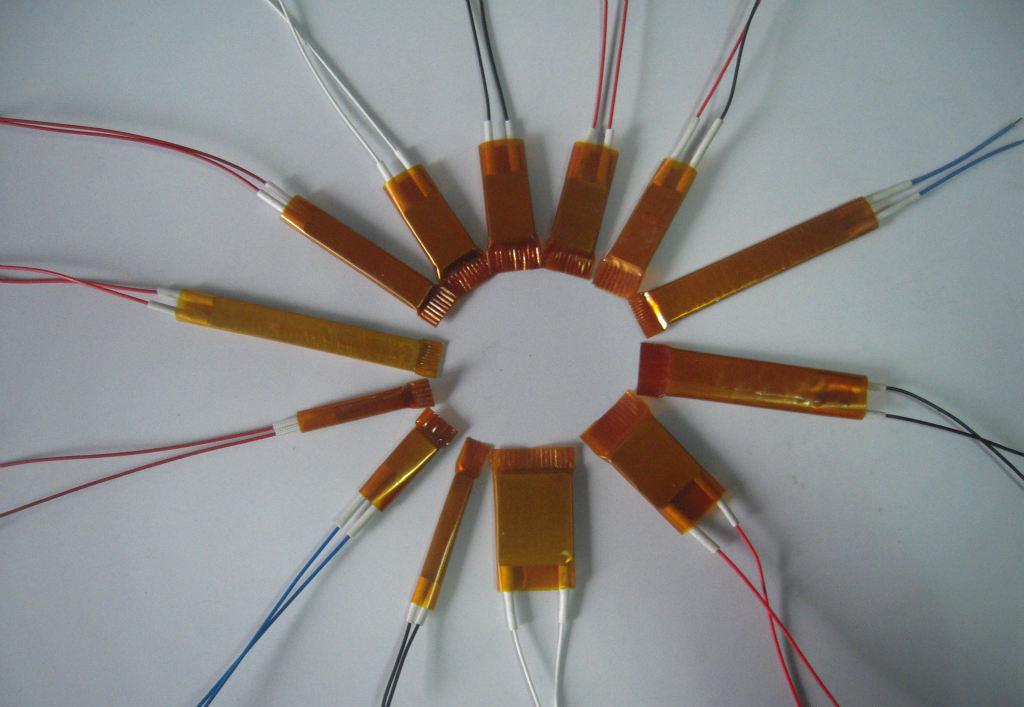

PTC熱敏電阻溫控傳感器是以正溫度系數的熱敏電阻為基本元件，通常嵌入電機繞組中，與電機保護器共同工作，在不同溫度下保護電機。

PTC熱敏電阻是一種典型的具有溫度敏感性的半導體電阻。當溫度超過一定溫度時，其電阻隨著溫度的升高而逐步增大。溫度越高，電阻越大。

PTC和NTC

正溫度系數熱敏電阻(PTC)的電阻值在較高溫度下較高，負溫度系數(NTC)的電阻值在較高溫度下較低，兩者都屬于半導體器件。

PTC廣泛應用于需要超溫保護的場合。在電機中，它通常埋在繞組的適當位置。配置是根據電機繞組的絕緣等級選擇的，即對應特定的溫度限值。當繞組實際溫度接近電機絕緣耐熱等級溫度時，電機保護器可切斷電源，保護電機。

隨著技術的進步，目前的PTC電阻雖然可以做得體積小，但使用壽命長，穩定性好，靈敏度高，可以更好地滿足不同尺寸電機繞組的溫度檢測，最大限度地避免對電機繞組加工工藝的影響。

理論上，對于三相電機繞組，各相繞組的溫差較小，但在實際運行中，仍然存在一些差異，尤其是當某相繞組發生故障時。有的電機廠家采用單芯嵌入，有的采用3芯嵌入，即每相集合。

PTC的控溫范圍很廣，可以滿足-55到315的范圍，一般間隔5度或10度。電機PTC一般采用60-180的溫度范圍。

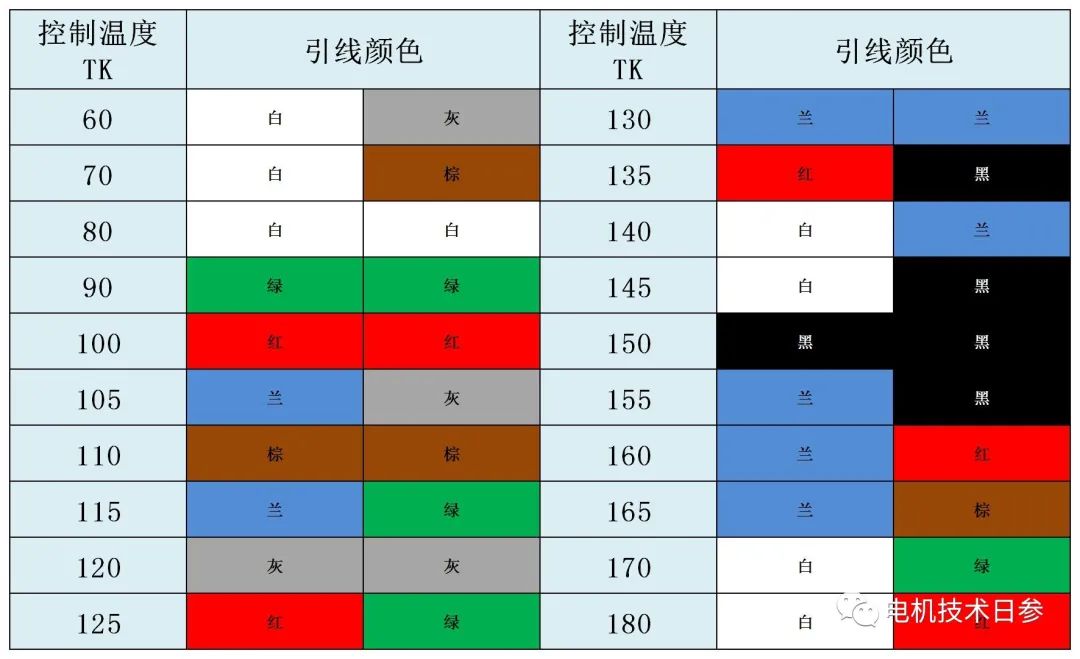

在區分和標注PTC產品規格方面，大多采用在型號上加引線的方式。使用時，PTC溫度測量元件放置在繞組的適當部位。請記住，不能用力敲打或擠壓傳感器芯片，也不能用力拉動導線將導線固定在接線盒的適當位置。電機運行時，可以配合保護器。

電動機PTC的相關要求見GB/T 14048.16-2016 《低壓開關設備和控制設備 第8部分：旋轉電機用裝入式熱保護（PTC）控制單元》。
