電機安裝方式是電機推廣過程中常見的問題，安裝尺寸和安裝模式是配套客戶非常關注的問題。電機制造商的產品樣本中只標注了標準的B3安裝尺寸。由于缺乏技術數據，其配套廠家選擇了另一家廠家的電機。我們大多數人都看過SKF軸承的樣品，從尺寸到特性到維護，軸承本身的內容以及相關注意事項。我們的電機產品樣品大部分只有幾頁，有差距！本期我們收集了電機常用的安裝方法和代碼，大家可以隨時看一看！

電機安裝方式及代號

00-1010 im b(或v)阿拉伯數字(1-2位)

im-英語中“安裝型”的縮寫；

B-表示電機使用時水平安裝，軸水平；

v-表示電機使用時垂直安裝，軸線垂直于水平方向。

注：電機主軸的延伸端統一為“D”端，如果是雙軸延伸電機，副軸的延伸端統一為“N”

IMB安裝代碼解釋

B3-水平基腳安裝在基礎構件上；

B35—水平型用錨安裝在基礎構件上，用法蘭連接；

B5—水平法蘭安裝；

B6-水平基腳安裝在墻上，從D端看，基腳在左側；

B7—水平基腳安裝在墻上，從D端看，基腳在右側；

B8—水平基腳安裝在頂部；

B9—水平D端端蓋安裝在D端底座的端面上；

B15-臥式主要靠錨安裝，D端的無端蓋靠底座端面安裝。

B20-水平型有凸起的基礎腳，用于安裝在基礎構件上。

規則：只有一個數字代碼，沒有輔助或附加安裝。

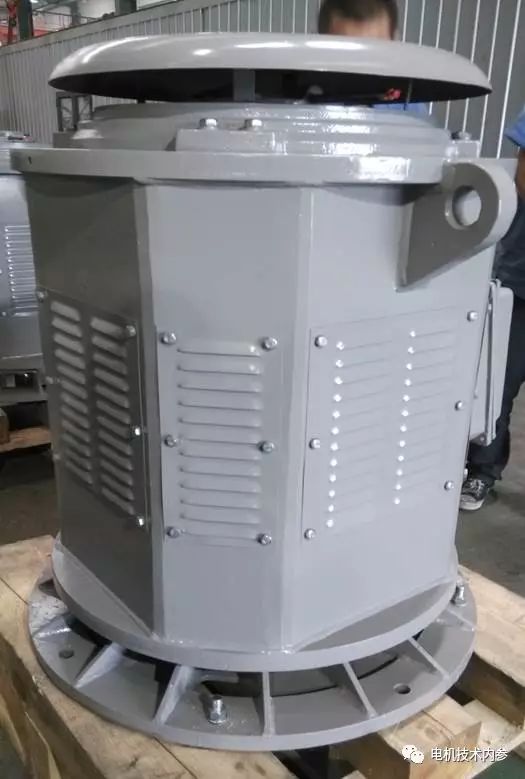

00-1010 v1-帶法蘭的垂直安裝，D端朝下；

V15—垂直基腳安裝在墻上，法蘭用于附加安裝，D端朝下；

v3-帶法蘭的垂直安裝，D端朝上；

V5-垂直基腳安裝在墻上，D端朝下；

V6—垂直基腳安裝在墻上，D端朝上；

V8—垂直D端環形蓋，安裝時D端底座端面朝下；

v 9—垂直D端端蓋，安裝時D端底座端面朝上；

V10—立式機架有法蘭，并與法蘭一起安裝，D端朝下；

V16—立式機架有一個法蘭，安裝時D端朝上；

以上代碼只是電機和基本部件的安裝方式，與設備的連接方式使用另一個代碼。
